GOM Scan 1: Ein kleiner Scanner für hohe Ansprüche

Ein kleiner Scanner, der Großes möglich macht

Kompakt, mobil und vielseitig

GOM Scan 1 eröffnet dir neue Möglichkeiten. Mit Industriestandards wie der Streifenprojektion und Blue Light Technology von GOM liefert der Sensor die Grundlage für detaillierte und genaue 3D-Netze. Die integrierte Software GOM Inspect unterstützt dich, das Netz für jedes beliebige Projekt anzuwenden, ob 3D-Druck, Reverse Engineering oder Bauteilprüfung. Bereit, etwas Großes zu starten?

Video abspielen

Ein leistungsstarker 3D-Scanner

Von außen zeigt sich der GOM Scan 1 kompakt und robust – innen steckt Spitzentechnologie. Von GOMs Blue Light Technology bis zum Stereokameraprinzip, liefert dieser Sensor 3D-Daten mit höchster Präzision.

Klein, mobil und super einfach zu bedienen

Das leichte System erlaubt es dir, 3D-Daten ganz einfach zu erfassen. GOM Scan 1 ist dabei ein Spezialist für das Scannen von kleinen bis mittelgroßen Bauteilen – auch auf engstem Raum.

Schnell und präzise

GOM Scan 1 und seine Software GOM Inspect heben die Qualität von Polygonnetzen auf die nächste Stufe. Verlasse dich auf hochqualitative Daten, erzeuge präzise Netze und erhalte deine 3D-Daten schnell und einfach.

Eine Software, die es dir einfach macht

GOM Scan 1 arbeitet mit GOM Inspect, dem etablierten Standard in der 3D-Messtechnik. Leistungsstarke Funktionen zur Netzbearbeitung unterstützen dich bei Projekten wie 3D-Druck und Reverse Engineering. Gleichzeitig erleichtert dir GOM Inspect deinen gesamten Inspektionsablauf, egal ob bei einfachen oder komplexen Prüfaufgaben. Eine Software, die deine Arbeitsprozesse vereinfacht und beschleunigt.

Features

Ein selbstüberwachendes System für wechselnde Bedingungen

Verschiedene Anwendungen haben verschiedene Anforderungen. GOM Scan 1 ist in drei unterschiedlichen Ausführungen erhältlich mit den Messvolumen: MV 100, MV 200 und MV 400. Alle drei Sensoren liefern dir hochpräzise Scans von kleinen bis mittelgroßen Objekten.

Präzision für alle Lichtverhältnisse:
GOM’s Blue Light Technology

Die Projektionseinheit des neuen GOM Scan 1 beruht auf Blue Light Technology. Der Sensor arbeitet mit schmalbandigem blauen Licht und filtert störendes Umgebungslicht bei der Bildaufnahme heraus. Dank der leistungsstarken Lichtquelle werden kurze Messzeiten erreicht.

Druckvorbereitung mit intelligenter Netzbearbeitung

Mit GOM Inspect kannst du Polygonnetze glätten, ausdünnen und verfeinern, Löcher füllen oder Krümmungslinien extrahieren. Das Ergebnis sind sehr präzise Netze, die in vielen Formaten gespeichert werden können. Noch ein Vorteil ist unsere smarte Polygonisierung. Damit erzeugst du Netze mit höchster Detailtreue, während die Dateigröße einfach zu handhaben bleibt.

Wähle dein Messvolumen

Verschiedene Anwendungen haben verschiedene Anforderungen. GOM Scan 1 ist in drei unterschiedlichen Ausführungen erhältlich mit den Messvolumen: MV 100, MV 200 und MV 400. Alle drei Sensoren liefern dir hochpräzise Scans von kleinen bis mittelgroßen Objekten.

Schnelle Ergebnisse mit Streifenprojektion

GOM Scan 1 ist ein optischer Streifenprojektionsscanner. Er erfasst die gesamte Oberfläche deiner Bauteile mit Hilfe von blauen Streifenmustern und erzeugt in kürzester Zeit einen hohen Detailierungsgrad.

Accessories

Zubehör, das dich unterstützt

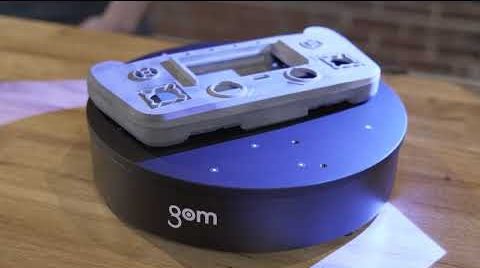

Für den GOM Scan 1 gibt es nützliches Zubehör für deinen täglichen Workflow. Mache dir den Scanvorgang noch einfacher mit dem automatischen Drehtisch GOM ROT 350. Nutze das Tisch- oder Dreibeinstativ, um den Scanner zu montieren. Packe das ganze System in den praktischen Koffer – und trage es überall dorthin, wo du es gerade brauchst.

Technische Daten

GOM Scan 1 (100)
Messpunkte pro Scan
6 Mio.
Punktabstand (mm)
0.037
Messbereich (mm²)
100 x 65
Arbeitsabstand (mm)
400
Lichtquelle
LED
Gewicht
ca. 2.5 kg
Abmessungen
290 x 215 x 80 mm³
Kabellänge
5 m
Anschluss
USB 3
Betriebssystem
Windows 10
Software
GOM Inspect
GOM Scan 1 (200)
Messpunkte pro Scan
6 Mio.
Punktabstand (mm)
0.060
Messbereich (mm²)
200 x 125
Arbeitsabstand (mm)
450 mm
Lichtquelle
LED
Gewicht
ca. 2.5 kg
Abmessungen
290 x 215 x 80 mm³
Kabellänge
5 m
Anschluss
USB 3
Betriebssystem
Windows 10
Software
GOM Inspect
GOM Scan 1 (400)
Messpunkte pro Scan
6 Mio.
Punktabstand (mm)
0.129
Messbereich (mm²)
400 x 250
Arbeitsabstand (mm)
500
Lichtquelle
LED
Gewicht
ca. 2.5 kg
Abmessungen
290 x 215 x 80 mm³
Kabellänge
5 m
Anschluss
USB 3
Betriebssystem
Windows 10
Software
GOM Inspect

Möchtest du noch mehr wissen?

Nehmen Sie Kontakt mit Ihrem lokalen #HandsOnMetrology-Partner auf.
