La piccola rivelazione
del futuro

GOM Scan 1: un piccolo scanner 3D per standard elevati

gom-scan1_3d-scanning

Un piccolo scanner per mesh precise e grandi idee

Compatto, portatile e versatile

GOM Scan 1 è qui per aprire nuove possibilità. Standard industriali come la tecnologia con proiezione di frange GOM e la Blue Light Technology offrono le basi per mesh 3D dettagliate e precise. Allo stesso tempo, il software integrato GOM Inspect vi aiuta ad applicare la mesh a qualsiasi progetto desiderato: stampa 3D, reverse engineering o ispezione di componenti. Procedete, dunque, e iniziate qualcosa di grande.

Riproduci video
gom-scan1_3d-scanning

Uno scanner 3D potente

GOM Scan 1 si contraddistingue per la sua forma compatta e robusta integrando tecnologie avanzate. Dalla Blue Light Technology di GOM al principio delle telecamere stereoscopiche, questo sensore è stato creato per fornire dati 3D con precisione elevata.

gom-scan1_3d-scanning_unboxing

Piccolo, portatile e facilissimo da usare

Questa soluzione leggera vi consente di acquisire dati 3D in modo intuitivo. Facile da usare, GOM Scan 1 è lo specialista nelle misurazioni semplici e rapide di componenti di piccole e medie dimensioni, persino in spazi ristretti.

gom-inspect_software_workflow-assistant

Rapido e preciso

GOM Scan 1 con GOM Inspect preinstallato rappresenta la nuova frontiera delle mesh. Potete fare affidamento su dati di alta qualità, generare mesh precise e ottenere dati 3D in modo semplice e rapido.

Un software che vi guida

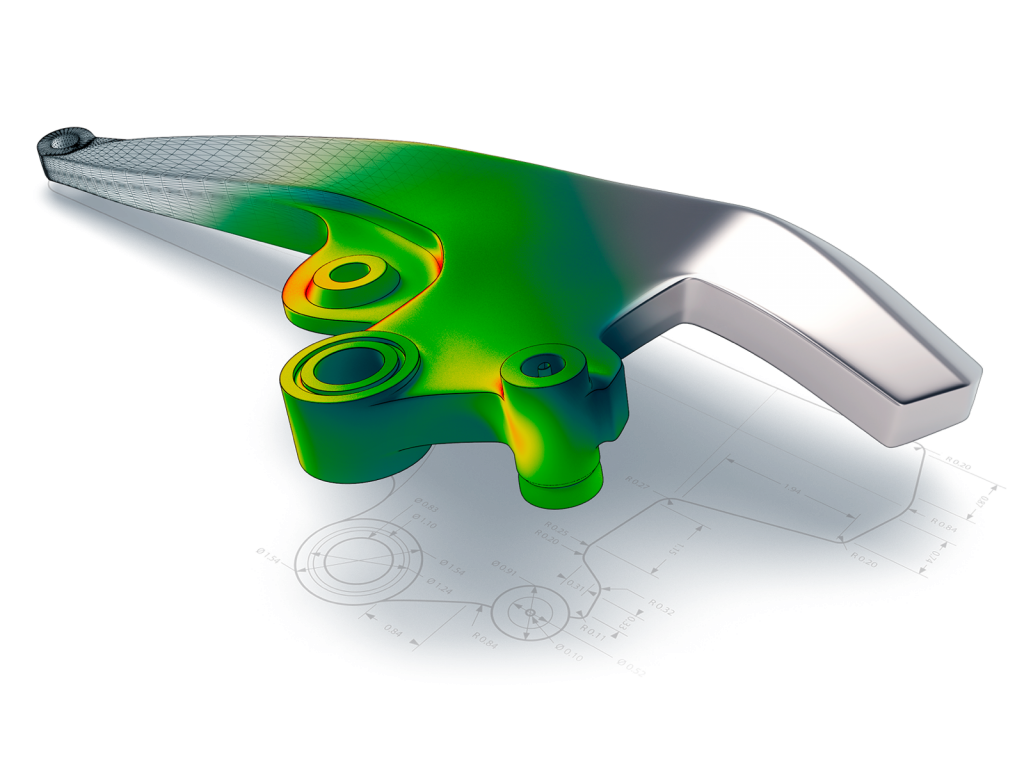

GOM Scan 1 funziona con GOM Inspect, lo standard ben affermato nella metrologia 3D. Potenti funzioni di modifica delle mesh lo rendono lo strumento ideale per la stampa 3D e il reverse engineering. Ma non è finita qui: potete gestire senza fatica compiti semplici e complessi nell’intero processo di ispezione. Un software che semplifica e accelera il vostro workflow.

Caratteristiche

gom_atosq_3d-scanning

Un sistema di automonitoraggio per problematiche della vita reale

Grazie al principio delle telecamere stereoscopiche, il sensore riconosce condizioni ambientali mutevoli durante il funzionamento ed è in grado di compensare tali variazioni. Per garantire la qualità dei dati di misurazione, il software del sensore monitora continuamente lo stato del sensore.

gom_atosq_3d-scanning

Precisione in tutte le condizioni di illuminazione:
Blue Light Technology di GOM

L’unità di proiezione del nuovo GOM Scan 1 si basa sulla Blue Light Technology. Poiché il sensore lavora con luce blu a banda stretta, le interferenze luminose presenti nell’ambiente possono essere filtrate durante l’acquisizione dell’immagine. Grazie alla sua potente fonte di luce, possono essere raggiunti tempi di misurazione brevi.

gom-scan1_3d-scanning

Preparatevi a stampare con la modifica intelligente di mesh

GOM Inspect permette di spianare, assottigliare e rifinire mesh poligonali, riempire buchi o estrarre linee di curvatura, ottenendo mesh molto accurate che possono essere salvate in molti formati di uso comune. La parte migliore: la nostra poligonizzazione intelligente. Questa funzione consente di creare una mesh con il massimo livello di dettaglio mantenendo la mesh di dimensioni facili da gestire.

Scegliete il vostro volume di misura

Applicazioni differenti hanno requisiti differenti. GOM Scan 1 è disponibile in tre versioni in funzione del volume di misura: MV 100, MV 200 e MV 400. Con tutti e tre i sensori potrete fare affidamento su misurazioni di alta precisione per oggetti di piccole e medie dimensioni.

Risultati in tempi rapidi con la proiezione di frange

GOM Scan 1 è uno scanner ottico 3D con proiezione di frange. Acquisisce la superficie completa dei componenti con proiezione di frange blu e offre una risoluzione dettagliata in tempi immediati.

Accessori

Strumenti a vostro supporto

GOM Scan 1 è dotato di utili accessori aggiuntivi per supportare il vostro workflow giornaliero. GOM ROT 350 è una tavola rotante automatizzata che facilita il vostro processo di scansione. Utilizzate lo stativo da tavolo o il treppiede per montare lo scanner. Sistemate tutto nella valigetta di trasporto e portatelo ovunque vi serva.

gom-scan1_3d-scanning

Dati tecnici

GOM Scan 1 (100)
Punti per scansione
6 milioni
Distanza tra i punti
0.037 mm
Area di misurazione
100 x 65 mm²
Distanza di lavoro
400 mm
Fonte di luce
LED
Peso
circa 2.5 kg
Dimensioni
290 x 215 x 80 mm³
Lunghezza del cavo
5 m
Connessione
USB 3
Sistema operativo
Windows 10
Software
GOM Inspect
GOM Scan 1 (200)
Punti per scansione
6 milioni
Distanza tra i punti
0.060 mm
Area di misurazione
200 x 125 mm²
Distanza di lavoro
450 mm
Fonte di luce
LED
Peso
circa 2.5 kg
Dimensioni
290 x 215 x 80 mm³
Lunghezza del cavo
5 m
Connessione
USB 3
Sistema operativo
Windows 10
Software
GOM Inspect
GOM Scan 1 (400)
Punti per scansione
6 milioni
Distanza tra i punti
0.129 mm
Area di misurazione
400 x 250 mm²
Distanza di lavoro
500 mm
Fonte di luce
LED
Peso
circa 2.5 kg
Dimensioni
290 x 215 x 80 mm³
Lunghezza del cavo
5 m
Connessione
USB 3
Sistema operativo
Windows 10
Software
GOM Inspect
