La vostra sala metrologica mobile

Acquisizione di dati intuitiva con T-SCAN 20 e il nuovo T-SCAN 10 di ZEISS

Un sistema modulare per l’acquisizione di dati senza alcuna preparazione del pezzo

Rapido, intuitivo e altamente preciso

Il sistema modulare T-SCAN di ZEISS rappresenta la vostra soluzione rapida per acquisire dati 3D senza alcuna preparazione del pezzo. I suoi componenti perfettamente abbinati (lo scanner laser portatile T-SCAN, il sistema di tracciamento ottico T-TRACK e il tastatore T-POINT) costituiscono una soluzione metrologica 3D intuitiva e altamente precisa. In combinazione con il software GOM Inspect, esso apre nuove dimensioni nella tecnologia di misura a coordinate.

Riproduci video

Tracciamento ottico per volumi grandi e piccoli

Combinate uno scanner laser portatile T-SCAN con il sistema di tracciamento ottico che preferite: l’affermato T-TRACK 20 per grandi volumi di misura fino a 20 m³ oppure il nuovo T-TRACK 10 per un volume di misura più piccolo fino a 10 m³ e una maggiore accuratezza. Se volete acquisire in maniera rapida e affidabile posizioni di misura singole, scegliete il tastatore T-POINT. È la soluzione perfetta per misure di punti singoli su aree di oggetti come bordi tagliati e geometrie definite oppure nelle aree otticamente difficili da raggiungere.

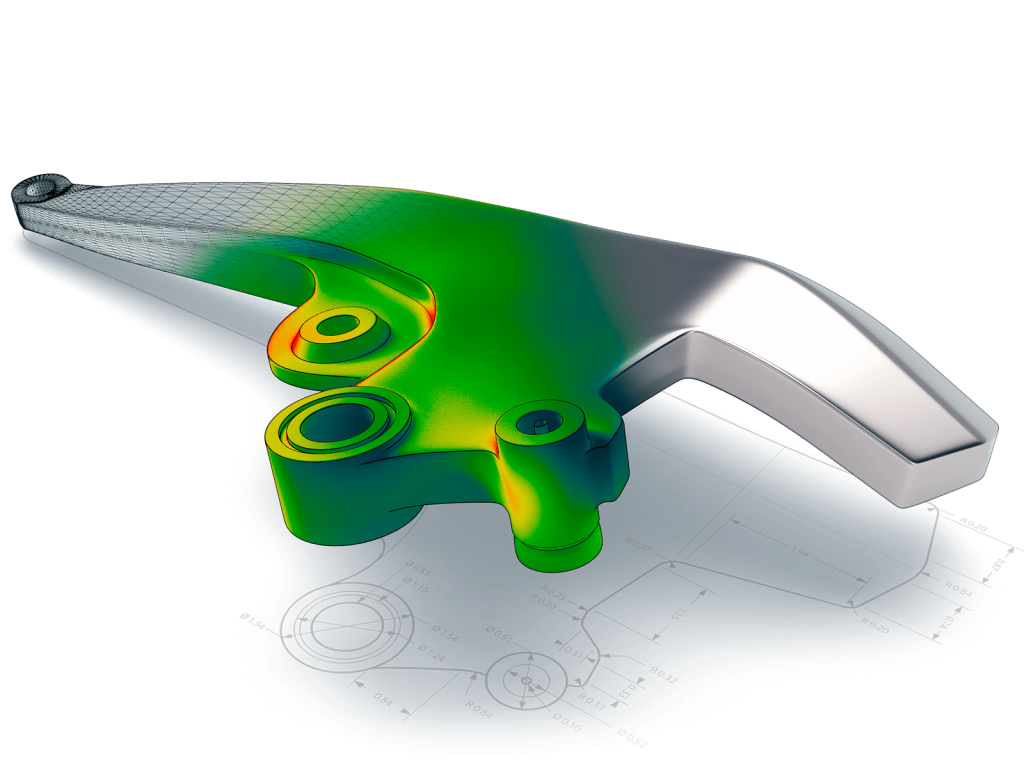

GOM Inspect: software intuitivo per un workflow semplificato

Il sistema modulare T-SCAN funziona con il GOM Inspect, la soluzione software tutto in uno e orientata all’utente nonché standard ben affermato nella metrologia 3D. Misurazioni e ispezioni possono essere eseguite sullo schermo, la funzione parametrica rende tutte le fasi di processo tracciabili. Per un workflow semplificato, più veloce e più produttivo.

Una vasta gamma di applicazioni

Controllo qualità e ispezione

  • Confronto dati nominali/reali del CAD e del pezzo
  • Estrazione di bordi e limiti di parti in lamiera
  • Ispezione di strutture saldate complesse
  • Ispezione in reparto di produzione

Realizzazione di utensili e stampi

  • Ricostruzione di utensili
  • Dati di scansione per la generazione di percorsi di lavorazione
  • Acquisizione effettiva dopo approvazione utensile
  • Acquisizione di dinamiche complesse dei componenti, ad es. durante una procedura di serraggio

Progettazione e sviluppo di prodotto

  • Elevato range dinamico per la scansione di tutti i tipi di superfici
  • Scansione di modelli di progettazione per l’elaborazione downstream e la documentazione CAD
  • Configurazione di strumenti di misura e fissaggio
  • Acquisizione rapida di geometrie di riferimento e di aree specifiche

Dati tecnici

Scanner laser portatile T-SCAN di ZEISS
Profondità di misura
+/- 50 mm
Larghezza linea
Fino a 125 mm
Distanza di lavoro media
150 mm
Frequenza di rete
Fino a 330 Hz
Velocità di trasmissione dati
210.000 punti/secondo
Peso
1100 g
Dimensioni del sensore (incl. impugnatura e pin IR)
300 x 170 x 150 mm
Lunghezza del cavo
10 m
Distanza media tra i punti
0.075 mm
Classe laser (IEC 60825-1:2014)
Classe 2M (sicuro per gli occhi)
Software
GOM Inspect
ZEISS T-TRACK 10
Distanza di misura: oggetto-telecamera
2.0 m – 4.50 m
Volume di misura
10 m³
Campo visivo
Fino a 2894 mm x 2324 mm
Velocità di misurazione
Fino a 2,8 kHz
Peso
18.5 kg
Dimensioni
1150 x 180 x 150 mm
Software
GOM Inspect
Accuratezza tracciabile
Accuratezza
0.033 mm + 0.033 mm/m
ZEISS T-TRACK 20
Distanza di misura: oggetto-telecamera
2.0 m – 6.0 m
Volume di misura
20 m³
Campo visivo
Up to 3200 mm x 2500 mm
Velocità di misurazione
Fino a 2,8 kHz
Peso
18.5 kg
Dimensioni
1150 x 180 x 150 mm
Software
GOM Inspect
Accuratezza tracciabile
Accuratezza
0.04 mm + 0.04 mm/m

Volete scoprire di più?

Mettetevi in contatto con il vostro partner #HandsOnMetrology locale.
